1 port serielportserver via fibernetværk RS232/422/485, SFP modul
Ekstern COM-port via Ethernet og Internet - til fiberkabel
Serieportserver 1 x RS232/422/485
Fiber er 100Mbit SFP (Single Mode eller Multi Mode)

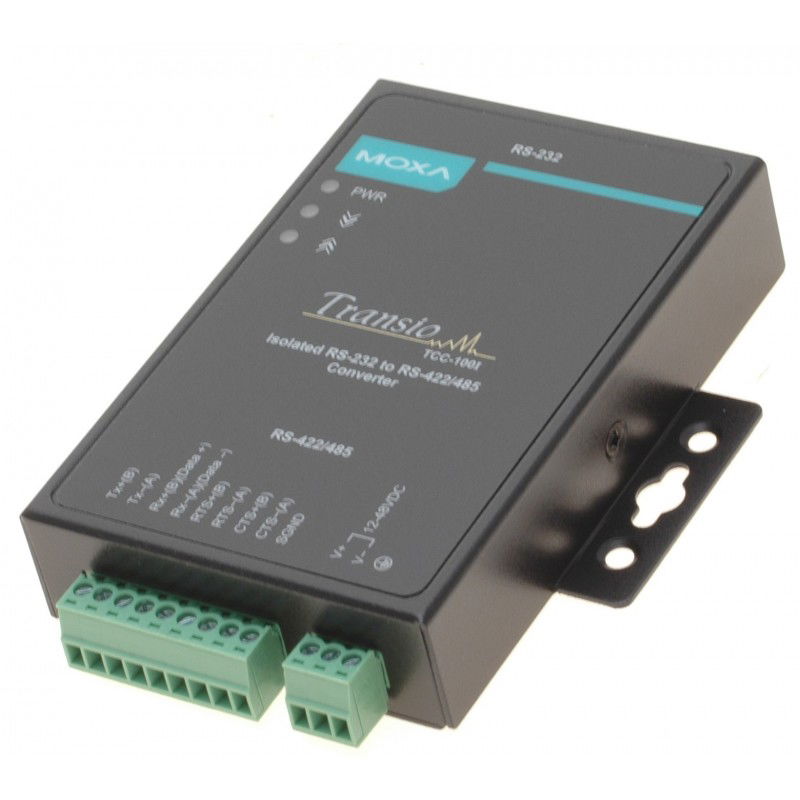

Industrial konverter fra RS232 til RS485/422
2 KV Isolation, MOXA TCC-100i
RS232 til RS422 konverter med RTS/CTS support
RS232 til 2-wire eller 4-wire RS485 konverter
Valg af RS485 eller RS422 med DIP switch
Valg af termineringsmodstand med DIP switch
2 tråds RS485 eller 4 tråds RS485 med Dip switch
Wall and DIN-rail mounting
Plug-in terminal blok til montering af RS422/485 kabel
LED indikator til power og TX/TX
Driftstemperatur: -20 til +60°C
Forsyningsspænding: 12 - 48VDC
Specifikationer:
RS-232 Side
Stik: DB9 Kvindelige
Signaler: TXD, RXD, RTS, CTS, GND
RS-422/485 side
Stik : Terminal blok
Signaler: (interface valgt af dip switch)
Rs-422: TXD+, TXD-, RXD+, RXD-, RTS, CTS, GND
RS-485-4W: TXD+, TXD- , RXD+, RXD-, GND
RS-485-2W: Data+, Data-, GND
RS-485 Dataretningskontrol: ADDC® (Automatic Data Direction Control)
seriel kommunikation
baudrate: 50 bps til 921,6 kbps
ESD Beskyttelse: 15 kV
Optisk isolering: 2 kV (TCC-100i/100i-t)
Fysiske egenskaber
Hus: metal < BR> Dimensioner: 67 x 100,4 x 22 mm
Vægt: 148g
Miljøgrænser
Driftstemperatur:
Standardmodeller: -20 til 60 ° C
Opbevaringstemperatur: - 40 til 85 ° C
Omgivende relativ fugtighed: 5 til 95% (ikke-kondensering)
Effektkrav
Kilde til indgangseffekt: Power input Jack
Indgangsspænding: 12 til 48 VDC
strømforbrug: 150 Ma @ 12 V
spændingsbeskyttelse: beskytter
Ekstern COM-port via Ethernet og Internet - til fiberkabel
Serieportserver 1 x RS232/422/485
Fiber er 100Mbit SFP (Single Mode eller Multi Mode)
2 COM porte over Ethernet, Internet
Hver COM port kan være RS232 eller RS422 eller RS485
RS232 pin 1 - 8: DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS
RS422 / RS485 4-W: pin 1 - 5: TxD+, TxD-, RxD+, RxD-, GND
RS485 2-W: pin 3 - 5: Data-, Data+, GND
Baud Rate: 50 bps - 921kbps
Data Bits: 5, 6, 7, 8
Parity: 1, 1.5, 2
Stop Bit: Odd, Even, None, Space, Mark
2 x RJ45 10/100Mbit
Alarm: relæudgang
Forsyningsspænding: 12 - 48VDC 6.5Watt
Web management
IP Version: IPv4 / IPv6. TCP Server, TCP Klient, UDP klient
Virtuel COM
Pair Connection (remote / slave)
Supporterer: XP til Win10, Server 2003, 2008, 2012
Mål: 135 x 88 x 32 mm
DIN beslag
Ekstern COM-port over Ethernet og Internet.
RS232 serieport via DB9 han, eller
RS422/485 port via skrueterminalblok
Strømforsynes fra 12 - 48VDC. Har redundant DC input.
DIN skinne montering
