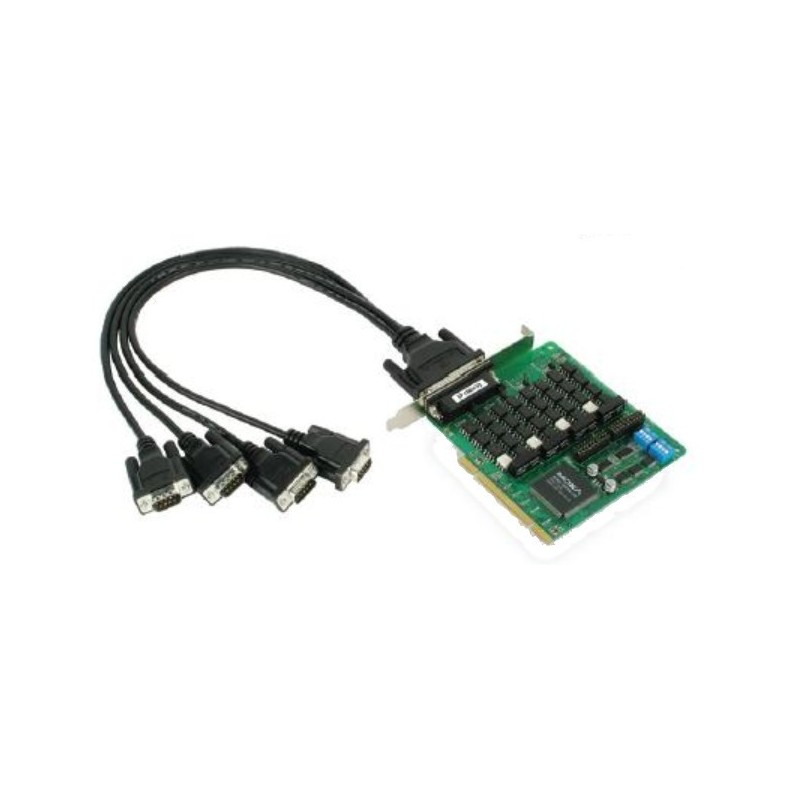

MOXA serielkort
4 porte
Universal PCI
2KV isolation
128-byte FIFO
3.3/5 V PCI og PCI-X kombatibel
Port 1 og 2 supporterer RS232/422/485
Udvidet temperatur -40 til +85°
Moxa CP-134UI, DB9
Hardware
I/O-controller 4x 16C550C eller kompatibel
Stik type Han DB9
Interface
Bus interface 32-bit Universal PCI, til 3,3V og 5,0V udvidelsesslots
Seriel interface RS422 / 485
Antal porte 4
Signaler RS422 TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND RS485 Data+/-, GND
RS485 datakontrol Auto (Automatisk Data Direction Control) eller ved RTS
Indbygget termineringsmodstand RS422 120 Ohm
RS485 120 Ohm, jumper aktivere/deaktivere
Ydeevne
Hastighed 50 - 921,6 Kbps
Maks. ingen. af porte 16 (4 tavler)
Konfiguration
Paritet Ingen, lige, ulige, mellemrum, mærke
Databit 5, 6, 7, 8
Stop bit 1, 1,5, 2
IRQ Tildelt af BIOS
I/O-adresse Tildelt af BIOS
Magt og miljø
Strømbehov 880mA maks. (+5V)
Isolationsbeskyttelse 16KV ESD-beskyttelse
2 KV optisk isolering
Operativsystemer understøttet Vista, XP, Windows
2 RS422/485 serielle porte til PCI Express
1-port RS422 / 485 seriel device server, MOXA NPort 5130A
Kun 1 W strømforbrug
3-trins webbaseret konfiguration
Overspændingsbeskyttelse til seriel, Ethernet og elledninger
COM-port gruppering og UDP multicast applikationer
Skrueforbindelser til sikker montering
Real COM / TTY drivere til Windows og Linux
standard TCP / IP-interface og alsidige TCP og UDP driftstilstande
tilslutte op til 8 TCP værter
12Vdc strømforsyning inkluderet
Understøtter flere forskellige RS422 formater, såsom 7N1, 8N1, osv.
Lav bagplade, inkl. kabler, DB9
Mediekonverter fra seriel til optisk fiber
Point til Point transmission
RS232 eller RS422 eller RS485
Op til 40 km med single-mode
ST stik - duplex
Til 9/125my single mode fiber
Reducerer signalinterferens
Beskytter mod elektrisk interferens
Baud rate op til 921,6 kbps
Temperaturområde: -40 til+75°C
Forsyningsspænding: 12 - 48VDC
Mål: 100 x 90 x 22 mm
DIN beslag som tilbehør
